當前位置：首頁 >> 隔膜閥 >> 英標隔膜閥 >> 英標隔膜閥

更新時間 2025-5-10 0:33:41

英標隔膜閥

產品名稱：

英標隔膜閥

型號：

EG41J

口徑：

DN20-400

壓力：

0.6-1.6MPa

材質：

鑄鐵、鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【英標隔膜閥】

英標隔膜閥詳細介紹

英標隔膜閥產品概述：

英標隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。襯膠隔膜閥的啟閉是依靠旋轉手輪而達到的。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)，壓力等級：PN(MPa) 0.6、1.0、1.6。

英標隔膜閥零件材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠

隔膜：橡膠

閥瓣：鑄鐵、碳鋼

閥桿：碳鋼、不銹鋼

手輪：鑄鐵

英標隔膜閥產品測試：

襯里層：電火花檢測

試驗與檢驗按BS6755標準

公稱壓力：PN(MPa)

閥體：PN×1.5

密封：PN×1.1

英標隔膜閥結構優點：

1、襯膠隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

2、由于隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

3、閥體內腔表面視復有廳供選擇的多種橡膠。所以擁有優越的耐腐蝕的特點。

4、密閉件為富有彈性的橡膠隔膜。所以還擁有較好的密閉性和最小的關閉力。

5、襯膠隔膜閥是由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成的一種閥體。

6、可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。

英標隔膜閥性能規范：

型號	公稱壓力 PN（Mpa）	試驗壓力PS（Mpa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（Mpa）	殼體試驗	密封試驗	適用介質	工作溫度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

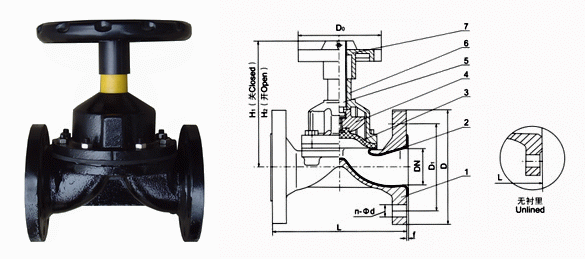

英標隔膜閥外形結構圖：

部件列表：1、閥體　2、閥體襯里　3、隔膜　4、閥瓣　5、閥桿　6、閥蓋　7、手輪
設計制造： BS5156結構長度：BS5156（短結構）
法蘭標準：BS4504PN1.0MPa、 GB12239G、B12221、GB/T17241.6

英標隔膜閥連接尺寸：

DN

公稱壓力
MPa

工作壓力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H1
mm

H2
mm

D0
mm

質量
Kg/kilos

20

1.0

1.0

117

105

75

4-13.5

2

150

162

-

-

25

127

115

85

4-13.5

2

150

162

120

3.5

32

146

140

100

4-17.5

2

152

180

120

5

40

159

150

110

4-17.5

2

152

180

120

6

50

190

165

125

4-17.5

2

163

198

120

8.5

65

216

185

145

4-17.5

2

205

227

230

16

80

254

200

160

8-17.5

2

220

252

230

22

100

305

220

180

8-17.5

2

262

300

280

32

125

0.6

356

250

210

8-17.5

3

290

335

280

43.5

150

406

285

240

8-22

3

368

427

368

65

200

521

340

295

8-22

3

410

470

483

112.5

250

0.4

635

395

350

12-22

5

479

569

483

192.5

300

749

445

400

12-22

5

550

650

560

296

350

787

505

460

16-22

5

550

650

560

-

400

0.25

914

565

515

16-26

5

-

-

640

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【英標隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！

常開式氣動隔膜閥

常閉式氣動隔膜閥

英標常開式氣動隔膜閥

英標常閉式氣動隔膜閥

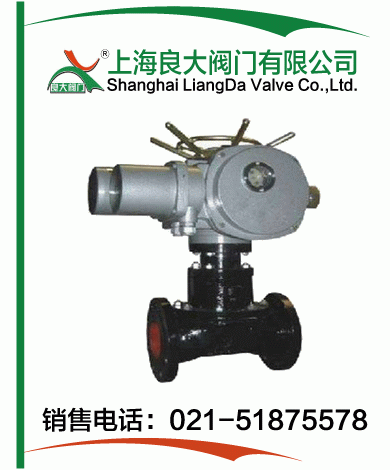

電動隔膜閥

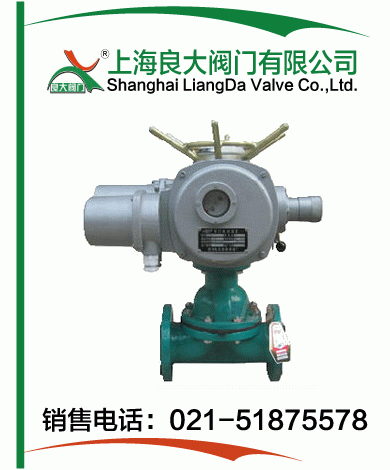

英標電動襯膠隔膜閥
