保溫旋塞閥
| 保溫旋塞閥 |
 |
產品名稱： | 保溫旋塞閥 | |||||
| 型號： | BX43W | ||||||
| 口徑： | DN20-400 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【保溫旋塞閥】 | |||||||
保溫旋塞閥詳細介紹
保溫旋塞閥產品概述：
保溫旋塞閥又稱夾套保溫旋塞閥，是在普通二通旋塞閥的基礎上，在旋塞閥閥體外部焊裝金屬夾套。在閥體兩測裝有夾套接口，可通入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下，保溫旋塞閥的連接尺寸要比普通旋塞閥大一到兩個規格。保溫旋塞閥主要用于石油、化工、冶金、制藥等各類系統。
保溫旋塞閥性能規范：
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
工作壓力
P（MPa） |
適用介質
|
工作溫度
（℃） |
|
殼體
|
密封
|
|||||
BX43W-10P
|
1.0
|
1.5
|
1.1
|
1.0
|
硝酸類等
|
≤250
|
BX43W-10C
|
1.0
|
1.5
|
1.1
|
1.0
|
非腐蝕、弱腐蝕
|
≤200
|
保溫旋塞閥零件材料：
零件名稱
|
閥體、塞子
|
填料
|
BX43W-10P
BX43W-10R |
不銹鋼
|
石墨盤根+304
|
BX43W-10C
|
鑄鋼
|

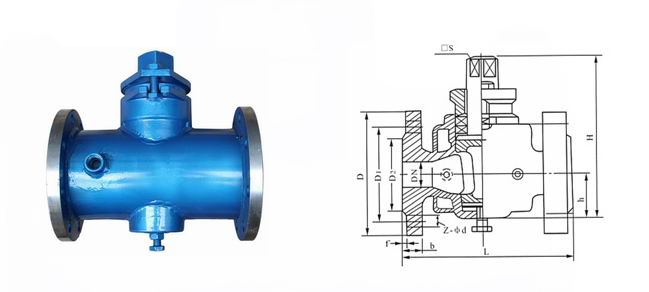

保溫旋塞閥外形結構圖：
保溫旋塞閥連接尺寸：
口徑（DN）
|
L
|
D
|
D1
|
D2
|
z-φd
|
|
20
|
90
|
150
|
105
|
75
|
55
|
4╳14
|
25
|
110
|
160
|
115
|
85
|
65
|
4╳14
|
32
|
115
|
190
|
135
|
100
|
78
|
4╳18
|
40
|
150
|
200
|
145
|
110
|
85
|
4╳18
|
50
|
170
|
220
|
160
|
125
|
100
|
4╳18
|
65
|
220
|
280
|
180
|
145
|
120
|
4╳18
|
80
|
250
|
300
|
195
|
160
|
135
|
4╳18
|
100
|
300
|
340
|
215
|
180
|
155
|
8╳18
|
125
|
350
|
245
|
210
|
185
|
8╳18
|
|
150
|
400
|
280
|
240
|
210
|
8╳23
|
|
200
|
450
|
335
|
295
|
265
|
8╳23
|
|
250
|
530
|
390
|
350
|
320
|
8╳23
|
|
300
|
580
|
440
|
400
|
368
|
8╳23
|
|

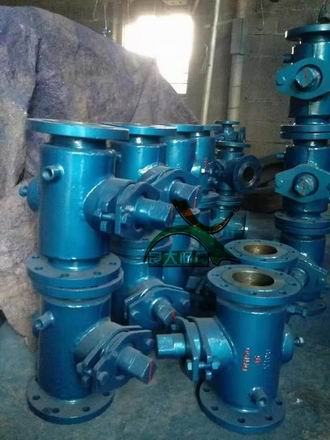

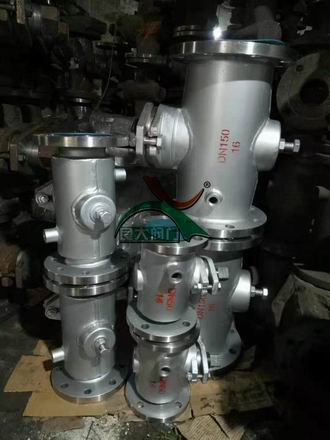

保溫旋塞閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
