當前位置：首頁 >> 陶瓷閥門
>> 陶瓷球閥 >> 內螺紋陶瓷球閥 更新時間 2025-5-10 0:34:50
陶瓷球閥
| 內螺紋陶瓷球閥 |
 |
產品名稱： | 內螺紋陶瓷球閥 | |||||
| 型號： | Q11TC | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【內螺紋陶瓷球閥】 | |||||||
內螺紋陶瓷球閥詳細介紹
內螺紋陶瓷球閥產品概述：
Q11TC內螺紋陶瓷球閥內改裝陶瓷閥芯，改善普通閥門因軟密封結構，閥門容易被磨損及扭矩重的缺點。陶瓷閥扭拒輕，如需要安裝執行器可安裝小型號的。從中節省成本。更重要是閥門經久耐用，減少管道很多不必要的維護及費用。更是品質環保的見證。外形小巧，經濟實用。
內螺紋陶瓷球閥應用規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
廠商標準 |
錐管螺紋 |
ANSI、BI、20、1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
Gb/T 12230 |
|
標志 |
Gb/T 12220 |
|
供貨 |
Gb/T 12252 |
|
內螺紋陶瓷球閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
WCB SS304 |
6 |
閥桿 |
ZGICr18Ni9Ti |
2 |
閥蓋 |
WCB SS304 |
7 |
螺母 |
20# SS304 |
3 |
球體 |
結構陶瓷 |
8 |
螺栓 |
20# Ss304 |
4 |
閥座 |
結構陶瓷 |
9 |
填料壓蓋 |
|
5 |
中道體 |
WCB Ss304 |
10 |
手柄 |
WCB 不銹鋼 |

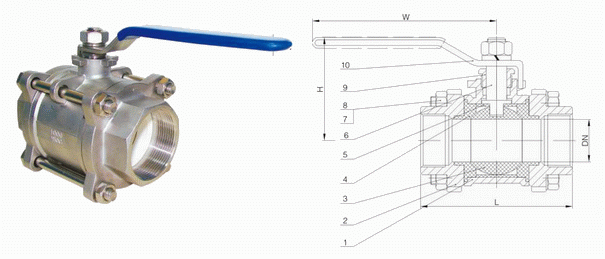

內螺紋陶瓷球閥外形結構圖：
內螺紋陶瓷球閥連接尺寸：
G |
DN |
L |
D |
H |
W |
1 /2" |
15 |
72 |
15 |
130 |
130 |
3/ 4" |
20 |
85 |
20 |
130 |
130 |
1" |
25 |
90 |
25 |
165 |
165 |
1-1 /4" |
32 |
112 |
32 |
165 |
165 |
1-1 /2" |
40 |
120 |
38 |
190 |
165 |
2" |
50 |
145 |
50 |
190 |
190 |
2-1 /2" |
65 |
185 |
65 |
250 |
250 |
3" |
80 |
210 |
80 |
250 |
250 |
4" |
100 |
265 |
100 |
280 |
260 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【內螺紋陶瓷球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
