當前位置:首頁 >> 襯膠閥門 >> 襯膠蝶閥 >> 蝸輪對夾襯膠蝶閥
更新時間 2025-5-10 0:32:20


襯膠蝶閥
    蝸輪對夾襯膠蝶閥
    蝸輪對夾襯膠蝶閥   產品名稱: 蝸輪對夾襯膠蝶閥
    型號:D371J
    口徑:DN15-300
    壓力:0.6-1.6MPa
    材質:鑄鐵、鑄鋼、不銹鋼等

    良大優勢:

    1、質量穩定:實行全過程質量監控
    細心把關,全方位檢測!
    2、價格合理:高效率的成本控制
    減少開支,讓利于客戶!
    3、交貨快捷:充足的庫存,便捷的物流
    嚴格按照合同期交貨!

    訂貨須知:

    請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務:

    提供全套流體控制解決方案,良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽:【蝸輪對夾襯膠蝶閥

       蝸輪對夾襯膠蝶閥詳細介紹


    蝸輪對夾襯膠蝶閥產品概述:

    D371J蝸輪對夾襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著閥桿軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門處于全開狀態。本類閥門在管道中一般應當水平安裝。

    蝸輪對夾襯膠蝶閥產品特點:
    1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
    2、操力矩小,操作方便,省力靈巧。
    3、可以任何位置安裝,維修方便。
    4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
    5、密封材料耐老化、耐弱腐蝕,使用壽命長等特點。

    蝸輪對夾襯膠蝶閥設計標準:
    設計標準:GB/T2238-1989
    法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
    結構長度:GB/T12221-1989
    壓力試驗:GB/T13927-1992;JB/T9092-1999

    蝸輪對夾襯膠蝶閥技術參數

    稱通徑

    DN(mm)

    50~800

    公稱壓力

    PN(MPa)

    0.6

    1.0

    1.6

    試驗壓力

    強度試驗

    0.9

    1.5

    2.4

    密封試驗

    0.66

    1.1

    1.76

    氣密封試驗

    0.6

    0.6

    0.6

    適用介質

    空氣、水、污水、蒸氣、煤氣、油品等。

    驅動形式

    手動、蝸桿蝸輪傳動、氣傳動、電傳動。

    零件名稱

    材料

    閥體

    球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

    蝶板

    鑄鋼、不銹鋼及特殊材料

    密封圈

    各種橡膠、聚四氟

    閥桿

    2Cr13、不銹鋼

    填料

    O型圈、柔性石墨O


    蝸輪對夾襯膠蝶閥密封選型:

    料品種

    氯丁橡膠

    丁晴橡膠

    乙丙橡膠

    聚四氟乙烯

    硅橡膠

    氟橡膠

    天然橡膠

    尼龍

    英語簡稱

    CR

    NBR

    EPDM

    PTFE

    SI

    VITON

    NR

    PA

    型號代號

    X或J

    XA或JA

    XB或JB

    F或XC、JC

    XD或JD

    XE或JE

    X1

    N

    耐最高溫度

    82℃

    93℃

    150℃

    232℃

    250℃

    204℃

    85℃

    93℃

    耐最低溫度

    -40℃

    -40℃

    -40℃

    -268℃

    -70℃

    -23℃

    -20℃

    -73℃

    適用工作溫度

    0~+80℃

    -20~+82℃

    -40~+125℃

    -30~+150℃

    -70~+150℃

    -23~+150℃

    -20~+85℃

    -30~+93℃

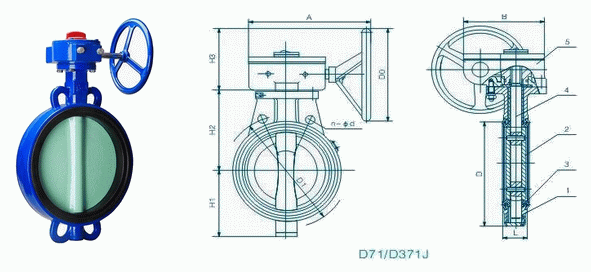

    蝸輪對夾襯膠蝶閥外形結構圖:


    蝸輪對夾襯膠蝶閥連接尺寸:

    公稱通徑(DN)

    L

    D1

    D

    z-φd

    H

    H0

    A

    B

    50

    43

    125

    165

    4-18

    63

    315

    180

    65

    65

    46

    145

    185

    4-18

    70

    330

    180

    65

    80

    46

    160

    200

    8-18

    83

    390

    245

    72

    100

    52

    180

    220

    8-18

    105

    431

    245

    72

    125

    56

    210

    250

    8-18

    115

    455

    245

    72

    150

    56

    240

    285

    8-22

    137

    626

    355

    93

    200

    60

    295

    340

    8-22

    164

    720

    350

    93

    250

    68

    350

    395

    12-22

    206

    800

    550

    350

    300

    78

    400

    445

    12-22

    230

    860

    600

    350

    350

    78

    460

    505

    16-22

    248

    883

    600

    350

    400

    102

    515

    565

    16-26

    289

    972

    600

    350

    450

    114

    565

    615

    20-26

    320

    1043

    750

    380

    500

    127

    620

    670

    20-26

    343

    1098

    750

    380

    600

    154

    725

    780

    20-30

    413

    1236

    750

    380

    700

    165

    840

    895

    24-30

    478

    1431

    750

    380

    800

    190

    950

    1015

    24-33

    525

    1488

    750

    380


    提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【蝸輪對夾襯膠蝶閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
