復合式排氣閥
| 復合式排氣閥 |
 |
產品名稱： | 復合式排氣閥 | |||||
| 型號： | CARX | ||||||
| 口徑： | DN25-300 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【復合式排氣閥】 | |||||||
復合式排氣閥詳細介紹
復合式排氣閥產品概述：
復合式排氣閥用于管路上的最高點有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體形成短路，使管道出水容量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓力會引起管道振動或破裂，排（吸）氣閥就迅速反空氣吸入客內，防止管道振動或破裂。復合式排氣閥結構及用途：
復合式排氣閥，閥體為圓桶狀，閥門內件包括不銹鋼浮球，杠桿及閥瓣，本閥安裝在泵出口處或送配水管線中，用來排除集壓在管中的空氣，以提高管線及水泵的使用效率。當管內一旦出現負壓時，此閥能迅速吸入外界空氣，以保管線因負壓所產生損壞。

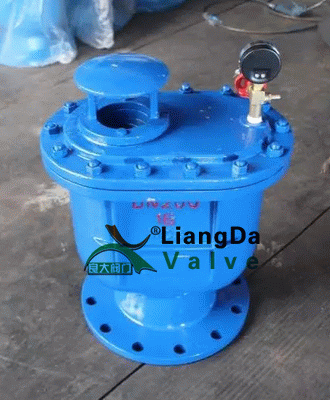

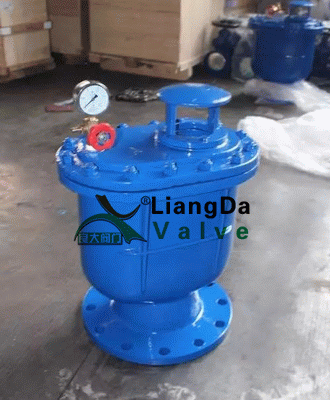

復合式排氣閥產品實物圖：
復合式排氣閥工作原理：
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。

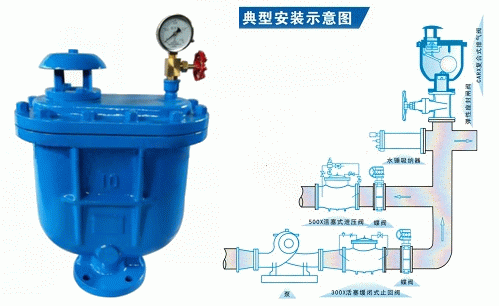

復合式排氣閥典型安裝圖：
復合式排氣閥性能參數：
| 介質 | 清水 |
| 溫度 | 常溫 |
| 閥體 | 灰鑄鐵HT200 |
| 浮球與塞頭 | 不銹鋼 |
| 密封材料 | 丁晴橡膠 |
| 閥體試驗打壓 | 1.5MPa |
| 浮球、密封試驗打壓 | 0.05-1.1MPA不漏水 |
復合式排氣閥零件材料：
| 序 號 | 名 稱 | 材 質 |
| 1 | 閥 體 | HT200 |
| 2 | 閥 蓋 | HT200 |
| 3 | 浮 球 | SUS 304 |
| 4 | 杠桿架 | 鑄銅ZH59 |
| 5 | 桿 | 鑄銅ZH59 |
| 6 | 塞 頭 | 丁睛橡膠NBR |

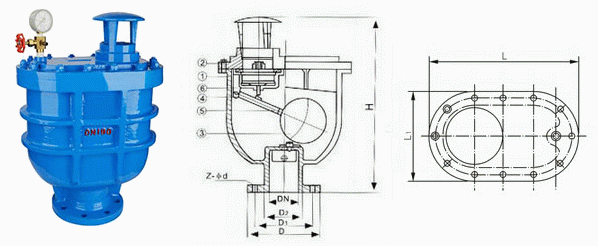

復合式排氣閥外形結構圖：
復合式排氣閥連接尺寸：
| 型 號 | 公稱通徑 DN(mm) | 尺 寸(mm) | ||||||
| H | L | L1 | D | D1 | D2 | z-φd | ||
| CARX-1.0 CARX-1.6 |
20 | 375 | 290 | 180 | 105 | 75 | 55 | 4-12 |
| 25 | 375 | 290 | 180 | 115 | 85 | 65 | 4-14 | |
| 50 | 480 | 360 | 205 | 160 | 125 | 100 | 4-14 | |
| 80 | 520 | 405 | 245 | 195 | 160 | 135 | 4-18 | |
| 100 | 530 | 405 | 245 | 215 | 180 | 155 | 4-18 | |
復合式排氣閥排氣量表：
| 規格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/小時 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |

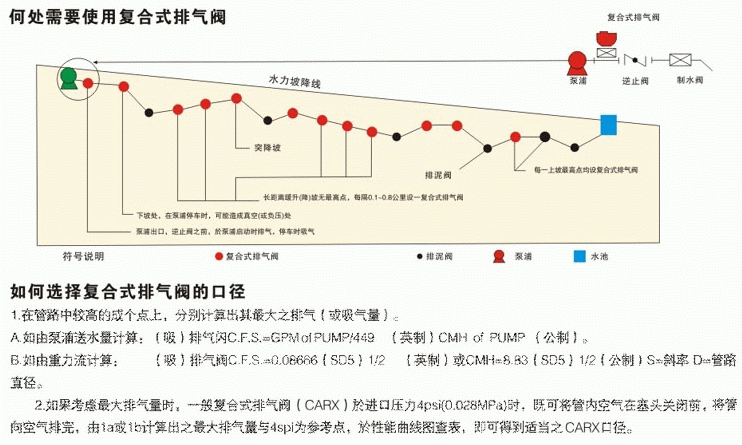

復合式排氣閥選型計算表：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【復合式排氣閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
