當前位置：首頁 >> 電站閥門
>> 電站止回閥 >> 氣動抽汽逆止閥 更新時間 2025-5-10 0:47:20
電站止回閥
| 氣動抽汽逆止閥 |
 |
產品名稱： | 氣動抽汽逆止閥 | |||||
| 型號： | H644Y | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | PN1.6-16.0MPa | ||||||
| 材質： | 碳鋼、鍛鋼、不銹鋼、鉻鉬鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【氣動抽汽逆止閥】 | |||||||
氣動抽汽逆止閥詳細介紹
氣動抽汽逆止閥產品概述：
氣動抽汽逆止閥由閥體、閥瓣、搖桿、搖桿軸、閥蓋和氣動執行機構等組成，安裝在火力發電機汽輪機與抽汽管網之間，用于防止介質倒流損壞汽輪機組的側置氣動蓄能旋啟式抽汽止回閥，其當汽輪機運行時，負荷下降到一定數值后或發生緊急停機時，能快速切斷汽輪機與抽汽管網的通道，以防管網中的蒸汽通過抽汽管道倒流到汽輪機中，否則將引起轉速非正常飛升或汽輪機內部受熱部件溫度的急劇變化。本產品具有閥瓣啟閉輕便迅速的特點，能在汽輪機組出現故障時，可根據控制系統的指令在0.5秒內快速關閉，從而保護氣輪發電機，防止事故的發生，特別適用于大型火電站汽輪發電機組。
氣動抽汽逆止閥工作原理：

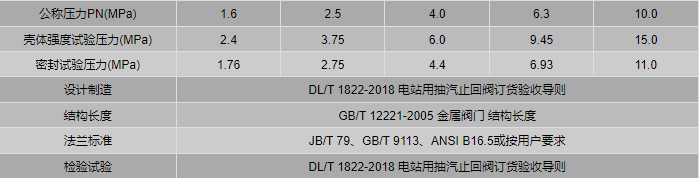

氣動抽汽逆止閥技術規范：氣動抽汽逆止閥可在抽氣管道內介質反流時自動關閉，為使其能迅速關閉，閥體外部設置的氣控自動操縱裝置，氣源壓力為0.5~0.7MPa，閥門為氣開，彈簧強制關閉型。當汽輪機突然間出現故障，需要立即關閉閥時，由電廠緊急事故控制室給出一個電信號使電磁閥動作，切斷操縱缸入口氣源，彈簧推動活塞及活塞桿下行，傳動撥叉帶動搖桿軸旋轉，搖桿軸帶動搖桿進而帶動閥瓣向下運動，在0.5秒內閥瓣密封面與閥座密封面吻合迅速使閥關閉，達到保護汽輪機的目的；閥開啟時，電信號消失，電磁閥復位，操縱缸入口氣源接通，活塞及活塞桿上行帶動搖桿，搖桿帶動閥瓣向上運動，閥門打開。

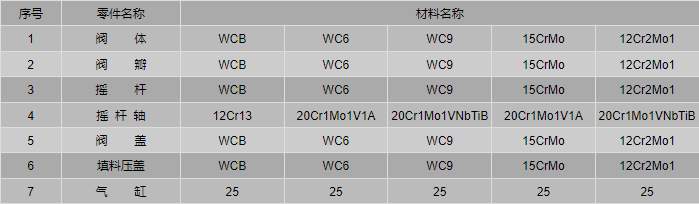

氣動抽汽逆止閥零件材料：
氣動抽汽逆止閥外形尺寸表：
氣動抽汽逆止閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司電站閥系列產品，咨詢時請說明公稱通徑、公稱壓力、工作壓力、材質、法蘭執行標準和法蘭密封面形式、使用介質及介質溫度等，我公司可按客戶需求承接定制，本產品配有阻尼重錘，可平衡關閉件動力矩，防止不錘的發生，其控制機構具有控制閥瓣在介質倒流時快速關閉閥門和閥瓣接近閥座時慢關緩閉的功能。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動抽汽逆止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
