當前位置：首頁 >> 波紋管閥門
>> 德標波紋管閥門 >> 德標Y型波紋管截止閥 更新時間 2025-5-10 0:27:09
德標波紋管閥門
| 德標Y型波紋管截止閥 |
 |
產品名稱： | 德標Y型波紋管截止閥 | |||||
| 型號： | WJ45H | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【德標Y型波紋管截止閥】 | |||||||
德標Y型波紋管截止閥詳細介紹
德標Y型波紋管截止閥產品概述：
德標Y型波紋管截止閥是公司引進德國先進技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。
德標Y型波紋管截止閥結構特點：
1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
德標Y型波紋管截止閥設計制造：
制造標準Design standard: DIN EN 13709-2003
結構長度Face to face: DIN EN 1092-1：2002
法蘭標準Flange ends: DIN EN 588-1:1995
試驗標準Test ＆ lnspection: DIN EN12266 :2003
德標Y型波紋管截止閥主要零部件材質：
德標Y型波紋管截止閥外形結構：
德標Y型波紋管截止閥連接尺寸：

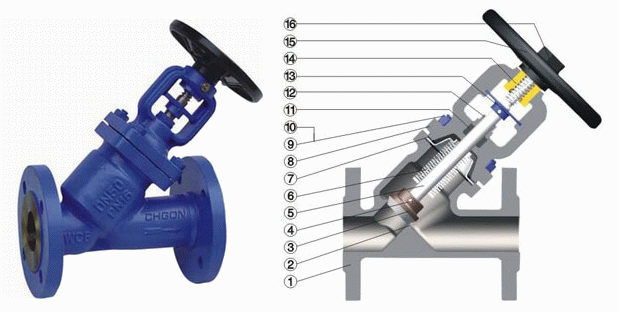

德標Y型波紋管截止閥主要零部件材質：
| 序號 | 名稱 | 材質（可選） |
| 1 | 閥體 | GS-C25、GGG-40、1.4401 |
| 2 | 閥座 | 1.4301、Stellite |
| 3 | 閥瓣 | 1.4021、104401 |
| 4 | 軸銷 | 1.4301、1.4401 |
| 5 | 閥桿 | 1.4021、1.4401 |
| 6 | 波紋管組件 | 1.4301、1.4401 |
| 7 | 墊片 | 柔性石墨+不銹鋼 |
| 8 | 閥蓋 | GS-C25、GGG-40、1.4401 |
| 9 | 六角螺母 | ASTM A194-2H、A194-8 |
| 10 | 雙頭螺栓 | ASTM A193-B7、A194-B8 |
| 11 | 填料 | 柔性石墨 |
| 12 | 壓套 | 1C25、1.4401 |
| 13 | 定位片 | 1C25 |
| 14 | 閥母 | 銅合金、D2、BL2 |
| 15 | 手輪 | 碳鋼 |
| 16 | 并帽 | 1C45 |

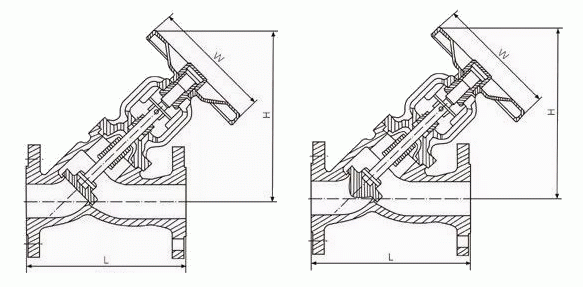

德標Y型波紋管截止閥外形結構：
德標Y型波紋管截止閥連接尺寸：
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN25 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
H |
PN16 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
PN25 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
|
PN40 |
185 |
185 |
195 |
225 |
230 |
235 |
250 |
270 |
345 |
380 |
400 |
585 |
W |
PN16 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
|
PN25 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
|
PN40 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
