美標旋塞閥
| 卡套式美標旋塞閥 |
 |
產品名稱： | 卡套式美標旋塞閥 | |||||
| 型號： | X41F | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 150-900LB | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【卡套式美標旋塞閥】 | |||||||
卡套式美標旋塞閥詳細介紹
卡套式美標旋塞閥產品概述：
卡套式美標旋塞閥適用于公稱壓力CLASS150-900LB，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上作切斷或接通管路介質用。卡套式美標旋塞閥產品特點：
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
卡套式美標旋塞閥產品標準：
項目
|
設計
|
壓力-溫度基準
|
結構長度
|
法蘭連接尺寸
|
試驗與檢驗
|
標準
|
ANSI B16.34.AP1600
|
ANSI B16.34
|
ANSI B16.10
|
ANSI B16.5
|
AP1598
|
卡套式美標旋塞閥性能規范：
型號
|
壓力級
（Lb） |
試驗壓力PS（MPa）
|
適用介質
|
適用溫度℃
聚四氟乙烯 |
||
殼體
|
密封（水）
|
低壓密封（氣）
|
||||
X41F-150（LB）C
X41F-300（LB）C X41F-600（LB）C |
150
|
3.0
|
2.2
|
0.5~0.7
|
水、蒸氣、油品等
|
≤150
|
300
|
7.8
|
5.6
|
||||
600
|
15.3
|
11.2
|
||||
X41F-150（LB）P
X41F-300（LB）P X41F-600（LB）P |
150
|
3.0
|
2.2
|
0.5~0.7
|
硝酸類
|
≤150
|
300
|
7.8
|
5.6
|
||||
600
|
15.3
|
11.2
|
||||
X41F-150（LB）R
X41F-300（LB）R X41F-600（LB）R |
150
|
3.0
|
2.2
|
0.5~0.7
|
醋酸類
|
≤150
|
300
|
7.8
|
5.6
|
||||
600
|
15.3
|
12.2
|
||||

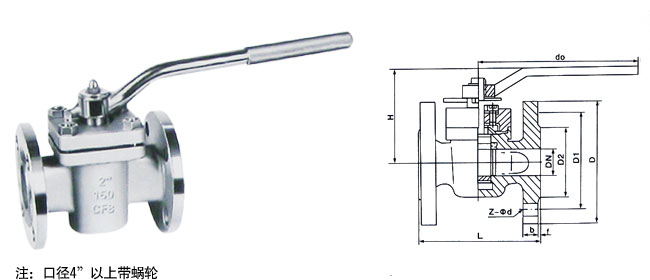

卡套式美標旋塞閥外形結構圖：
卡套式美標旋塞閥連接尺寸：
壓力
|
公稱通徑DN
|
尺寸（mm）
|
||||||||
(in)
|
(mm)
|
D
|
D1
|
D2
|
L
|
H
|
do
|
b-f
|
Z-φd
|
|
150LB
|
1/2
|
15
|
89
|
60.5
|
35
|
108
|
110
|
150
|
12-2
|
4-φ15
|
3/4
|
20
|
98
|
70
|
43
|
117
|
115
|
150
|
12-2
|
4-φ15
|
|
1
|
25
|
108
|
79.5
|
51
|
127
|
115
|
180
|
12-2
|
4-φ15
|
|
11/4
|
32
|
117
|
89
|
64
|
140
|
135
|
270
|
13-2
|
4-φ15
|
|
11/2
|
40
|
127
|
98.5
|
73
|
165
|
140
|
280
|
15-2
|
4-φ15
|
|
2
|
50
|
152
|
120.5
|
92
|
178
|
150
|
300
|
16-2
|
4-φ19
|
|
21/2
|
65
|
178
|
139.5
|
105
|
190
|
165
|
350
|
18-2
|
4-φ19
|
|
3
|
80
|
190
|
152.5
|
127
|
203
|
180
|
400
|
19-2
|
4-φ19
|
|
4
|
100
|
229
|
190.5
|
157
|
229
|
380
|
-
|
24-2
|
4-φ19
|
|
5
|
125
|
254
|
216
|
186
|
254
|
460
|
-
|
25-2
|
8-φ22
|
|
6
|
150
|
279
|
241.5
|
216
|
267
|
520
|
-
|
27-2
|
8-φ22
|
|
8
|
200
|
343
|
298.5
|
270
|
292
|
580
|
-
|
30-2
|
8-φ22
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【卡套式美標旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
