天然氣截止閥
| 天然氣截止閥 |
 |
產品名稱： | 天然氣截止閥 | |||||
| 型號： | J41N | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【天然氣截止閥】 | |||||||
天然氣截止閥詳細介紹
天然氣截止閥用途：
天然氣截止閥使用于城市液化氣石油氣貯備站，也使用于煉油廠、石油化工廠的液化氣系統，作為控制介質截止的啟閉裝置。
天然氣截止閥操作原理和結構說明：
1、手輪順時針方向轉時，閥桿向下移動，閥瓣下降使密封面密合，將通路切斷。逆轉時則開啟，閥桿提到最高點上密封起作用。
2、增加了一個上密封，在閥門開啟狀態時。與填料一起兩層密封作用，并對填料有一定的保護作用。
3、天然氣截止閥采用尼龍制品作密封面，填料為軟成形填料，上密封也為軟材質，密封性能較好。
天然氣截止閥性能規范：
天然氣截止閥零件材料：
天然氣截止閥外形結構圖：
天然氣截止閥連接尺寸：
天然氣截止閥性能規范：
| 壓力等級 | 常溫試驗壓力（Mpa) | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 適用溫度 | -40~+80℃ | |||
| 適用介質 | 天然氣， 液化石油氣等 | |||
天然氣截止閥零件材料：
| 零 件 名 稱 | 材 料 |
| 閥 體 閥 蓋 | 碳 素 鋼 WCB |
| 閥 桿 | 鉻 不 銹 鋼 Cr13 |
| 閥 瓣 | 25# 密 封 面 尼 龍 1010 |
| 閥 桿 螺 母 | 青 銅 |
| 填 料 | 增強聚四氟乙烯成形 |
| 墊 片 | XB450 |
| 手 輪 | 球 墨 鑄 鐵 |

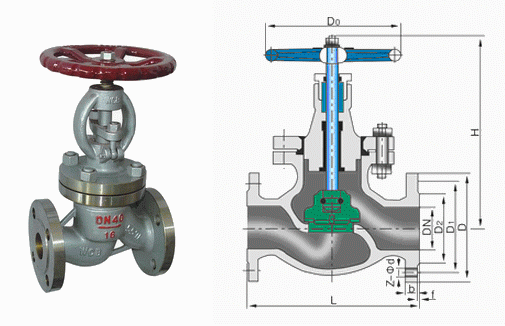

天然氣截止閥外形結構圖：
天然氣截止閥連接尺寸：
| DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-*14 | 207 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-*14 | 217 | 120 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-*14 | 219 | 120 |
| 32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-*18 | 280 | 160 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-*18 | 330 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-*18 | 350 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-*18 | 400 | 280 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-*18 | 430 | 320 |
| 100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-*23 | 465 | 360 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-*25 | 558 | 400 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-*25 | 611 | 400 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-*25 | 710 | 450 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【天然氣截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
