當前位置：首頁 >> 排泥閥
>> 手動排泥閥 >> PNF蓋閥排泥閥 更新時間 2025-5-10 0:29:18
手動排泥閥
| PNF蓋閥排泥閥 |
 |
產品名稱： | PNF蓋閥排泥閥 | |||||
| 型號： | PNF | ||||||
| 口徑： | DN150-500 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【PNF蓋閥排泥閥】 | |||||||
PNF蓋閥排泥閥詳細介紹
PNF蓋閥排泥閥產品用途：
PNF排泥閥又名蓋閥，其閥蓋自帶螺桿，水深、潛時可直接手柄操作。該閥閥板成錐形，自帶導向，開啟操作壓力小，螺桿及密封面采用錫青銅，耐腐、耐磨。本產品廣泛應用于給水、排水、污水處理工程的各類沉淀池，用于排放池底的沉淀物，一般與啟閉件配套用，也可與氣動、液動、電動配套使用，以實現遠距離控制。PNF蓋閥排泥閥作用原理：
PNF手動排泥閥又名排泥蓋閥，用于工程沉淀池的池內排泥，安裝于形成錐底面（以便使池中底泥完全排除）池底，一般與啟閉機配套使用。啟閉力小的可直接配套加長手輪使用，使用形式有一臺或多臺排列，主體材料一般為鑄鐵。TF型套筒閥又稱提拔閥，一般用于沉淀池排泥進中進行池外排泥，由于其結構為內外伸縮套筒，故亦可用于配水井或出水進中調節水位，例如：單管吸泥機出泥，氣浮出水等，一般由碳鋼或不銹鋼制成。

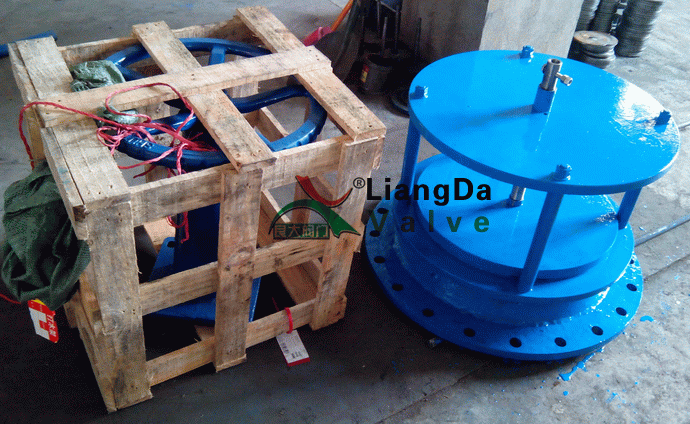

PNF蓋閥排泥閥產品實物圖：
PNF蓋閥排泥閥產品特點：
1、閥蓋自帶螺桿，水深、淺時可直接用于手柄操作；
2、閥板成錐形，自帶導向，開啟操作力?。?/span>
3、螺桿及密封面采用錫青銅，耐腐、耐磨；
PNF蓋閥排泥閥訂貨說明：
1、高度由用戶自定，訂貨時應注明，不注明按2m供貨；
2、本公司排泥閥均配手輪啟閉機，如需配電動、氣動、液動啟閉機應時注明；
3、圖中及法蘭部位尺寸可根據用戶需要供貨；（如沒有注明按GB/T17241.6-98）
4、提拔閥：訂貨時請注明；

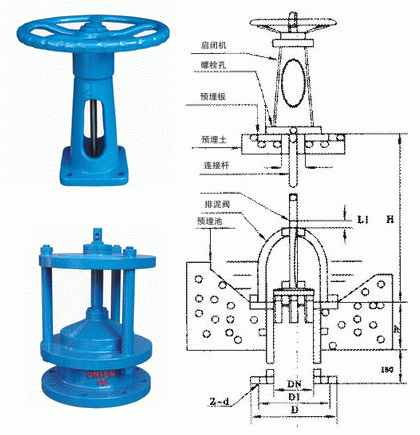

PNF蓋閥排泥閥外形結構圖：
PNF蓋閥排泥閥連接尺寸：
| 通徑DN(mm) | D | D1 | a*a | h | L1 | Z | d |
| 150 | 285 | 240 | 22 | 200 | 45 | 8 | 23 |
| 200 | 340 | 295 | 22 | 300 | 45 | 8 | 23 |
| 300 | 445 | 400 | 25 | 300 | 45 | 12 | 23 |
| 400 | 565 | 515 | 25 | 450 | 60 | 16 | 25 |
| 500 | 670 | 620 | 28 | 450 | 60 | 20 | 25 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【PNF蓋閥排泥閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
