油田止回閥
| 高壓卡箍角式止回閥 |
 |
產品名稱： | 高壓卡箍角式止回閥 | |||||
| 型號： | H83Y/H | ||||||
| 口徑： | DN25-100 | ||||||
| 壓力： | 1.6-42.0MPa | ||||||
| 材質： | 鑄鋼、鍛鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【高壓卡箍角式止回閥】 | |||||||
高壓卡箍角式止回閥詳細介紹
高壓卡箍角式止回閥適用范圍：
高壓卡箍角式止回閥適用于公稱壓力PN1.6～42.0MPa，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。高壓卡箍角式止回閥結構特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
高壓卡箍角式止回閥標準規范：
設計與制造 GB/T12235 / 連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79 / 檢驗與試驗 JB/T9092
材料碳鋼 GB/T12229 / 不銹鋼 GB/T12230
合金鋼 Q/ZB66 / 標志 GB/T12220 / 供貨 JB/T7928

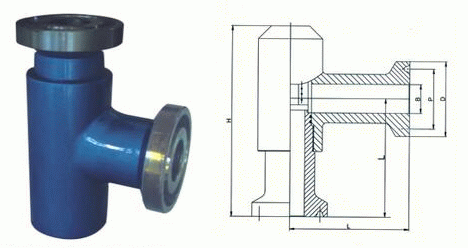

高壓卡箍角式止回閥外形結構圖：
高壓卡箍角式止回閥連接尺寸：
高壓卡箍角式止回閥外形結構圖：
高壓卡箍角式止回閥連接尺寸：
公稱壓力（MPa）
|
公稱通徑
|
尺寸
|
|||
B
|
P
|
D
|
L
|
||
16.0
20.0 |
25
|
22
|
50.8
|
80
|
127
|
32
|
28
|
60.32
|
80
|
140
|
|
40
|
35
|
88.8
|
100
|
152
|
|
50
|
45
|
88.8
|
120
|
184
|
|
65
|
58
|
88.8
|
120
|
210
|
|
80
|
72
|
107.95
|
170
|
235
|
|
100
|
90
|
123.82
|
170
|
273
|
|
25.0
35.0 |
25
|
22
|
50.8
|
80
|
127
|
32
|
28
|
60.32
|
80
|
140
|
|
40
|
36
|
88.8
|
100
|
152
|
|
50
|
45
|
88.8
|
120
|
184
|
|
65
|
58
|
88.8
|
120
|
210
|
|
80
|
72
|
107.95
|
170
|
235
|
|
100
|
90
|
123.82
|
170
|
273
|
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高壓卡箍角式止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
