襯膠隔膜閥
| 往復式氣動襯膠隔膜閥 |
 |
產品名稱： | 往復式氣動襯膠隔膜閥 | |||||
| 型號： | G641J | ||||||
| 口徑： | DN15-500 | ||||||
| 壓力： | 0.6-6.4MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【往復式氣動襯膠隔膜閥】 | |||||||
往復式氣動襯膠隔膜閥詳細介紹
往復式氣動襯膠隔膜閥產品概述：
往復式氣動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)，壓力等級：PN(MPa) 0.6、1.0、1.6。氣動隔膜閥是由氣缸和隔膜閥組成，用氣動執行器來帶動隔膜閥的開關，從而達到管道中的介質截?cái)喙δ芎徒油ǎ诨ぁ⒅扑帷⒅茐A、冶煉、稀土、農藥等行業生產系統中應用較為廣泛。分成常開、常閉和往復式三種，可根據用戶的要求在氣缸上加上手動操作。往復式氣動襯膠隔膜閥工作原理：
往復式氣動襯膠隔膜閥的開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。
往復式氣動襯膠隔膜閥應用標準：
設計與制造:GB/T12239、BS5156
結構長度按：GB/T12221、B5156
法蘭連接尺寸接：GB/T4216、BS4504
試驗與檢驗按：GB/T13927、BS5156
往復式氣動襯膠隔膜閥結構優點：
1、本閥門與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
4、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
5、本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6、閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針?lè)胖檬州啎r(shí)，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)啵环粗畡t閥門即開啟，色別隨之顯露。
7、本閥采用標準：按照GB12239的規定，并符合BS5156的要求。
往復式氣動襯膠隔膜閥零件材料：
零件名稱
|
閥體
|
閥瓣、閥蓋、薄膜壓頭
|
汽缸、汽缸蓋
|
螺桿、閥桿、壓簧桿
|
隔膜、薄膜
|
材料
|
HT200、WCB、304襯氟塑料、襯橡膠
|
HT200、WCB、304
|
HT200 ZL102
|
35
|
氯丁橡膠、氟塑料
|
往復式氣動襯膠隔膜閥技術參數：
公稱壓力
（MPa） |
試驗壓力Ps（MPa）
|
適用介質
|
工作溫度
（℃） |
||
殼體試驗
|
密封試驗
|
||||
0.6
|
0.9
|
0.66
|
W、非腐蝕性流體
|
≤100
|
|
1.0
|
1.5
|
1.1
|
J、一般腐蝕性流體
|
≤85
|
|
Fs、強酸、堿及各種有機溶劑
（溶融堿金屬及元素氟除外） |
≤150
|
||||

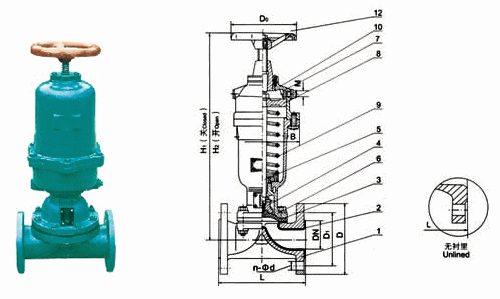

往復式氣動襯膠隔膜閥外形結構圖：
往復式氣動襯膠隔膜閥連接尺寸：
型號
|
公稱通徑DN（mm）
|
尺寸
|
氣動裝置
|
重量
|
||||||
L
|
D1
|
D
|
n-d
|
H1
|
D0
|
耗氣量cm3
|
氣源壓力MPa
|
|||
國標
G641J/FS-6 G641J/FS-10
|
25
|
145
|
85
|
115
|
4-13.5
|
306
|
120
|
2.395X10
|
0.4
|
7.5
|
32
|
160
|
100
|
140
|
4-17.5
|
306
|
140
|
6.082X102
|
0.4
|
14.3
|
|
40
|
180
|
110
|
150
|
4-17.5
|
415
|
140
|
6.082X102
|
0.4
|
16.5
|
|
50
|
210
|
125
|
165
|
4-17.5
|
458
|
160
|
1.235X102
|
0.4~0.5
|
24
|
|
65
|
250
|
145
|
180
|
4-17.5
|
458
|
160
|
3.725X103
|
0.4~0.5
|
30
|
|
80
|
300
|
160
|
200
|
4-17.5
|
642
|
200
|
3.725X103
|
0.4~0.5
|
51
|
|
100
|
350
|
180
|
220
|
8-17.5
|
710
|
240
|
9.458X103
|
0.4~0.5
|
92
|
|
125
|
400
|
210
|
250
|
8-17.5
|
804
|
320
|
1.409X104
|
0.4~0.5
|
148
|
|
150
|
460
|
240
|
285
|
8-22
|
920
|
320
|
2.868X104
|
0.5
|
200
|
|
200
|
570
|
295
|
340
|
8-22
|
1145
|
400
|
4.619X104
|
0.5
|
275
|
|

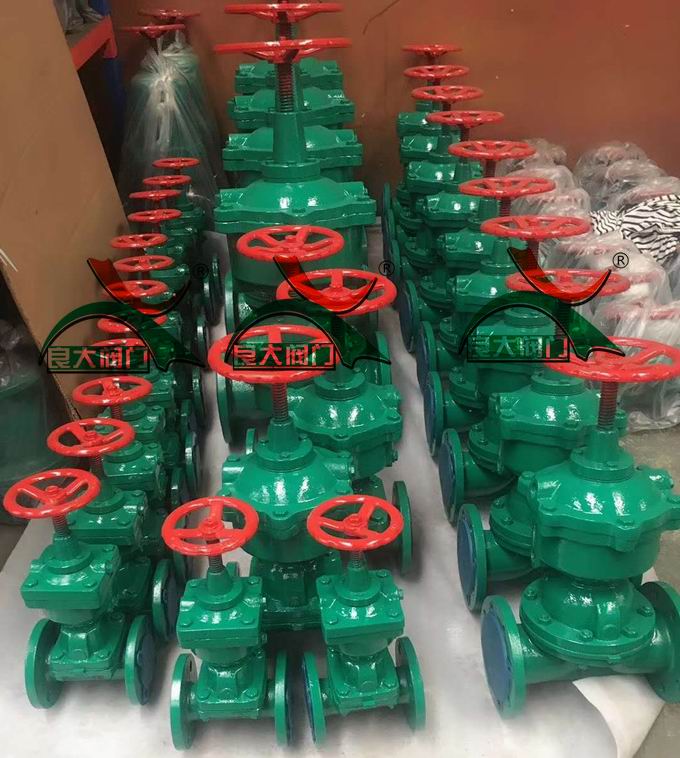

往復式氣動襯膠隔膜閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【往復式氣動襯膠隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
