當前位置：首頁 >> 管夾閥
>> 礦用膠管閥 >> 夾管閥、擠壓閥、管囊閥、氣動氣囊閥 更新時間 2025-5-10 0:24:03
礦用膠管閥
| 夾管閥、擠壓閥、管囊閥、氣動氣囊閥 |
 |
產品名稱： | 夾管閥、擠壓閥、管囊閥、氣動氣囊閥 | |||||
| 型號： | GJ841X | ||||||
| 口徑： | DN40-300 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鋁合金、鑄鐵、鑄鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【夾管閥、擠壓閥、管囊閥、氣動氣囊閥】 | |||||||
夾管閥、擠壓閥、管囊閥、氣動氣囊閥詳細介紹
夾管閥、擠壓閥、管囊閥、氣動氣囊閥參數：
夾管閥，擠壓閥，管囊閥又稱為氣動氣囊閥是一種耐磨性能和耐腐蝕性能非常優良的閥門，是傳統球閥、蝶閥、隔膜閥等閥門的良好替代品，本閥門清水試驗平均壽命在20萬次。應用范圍為礦山行業：濕式除鐵器、陶瓷過濾機、MGM管式薄膜過濾機、戈爾薄膜過濾機、礦山尾礦泥漿輸送管道、礦山采選單元泥漿輸送管道；建設機械行業：配混系統的自動稱量裝置、加藥系統；冶金行業：煉鋼的自動加渣系統；醫藥行業：塑料瓶大輸液連運機；污水處理行業；污泥輸送管道等行業。
夾管閥、擠壓閥、管囊閥、氣動氣囊閥特點：
1、無壓力損失、無堵塞、無泄露、防水撞沖擊。
2、特別適用于含顆粒的液--固及氣--固二相流。
3、橡膠管套帶有纖維增強結構，耐磨、抗疲勞。
夾管閥、擠壓閥、管囊閥、氣動氣囊閥工作原理：

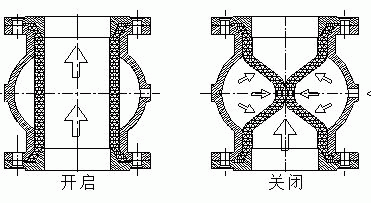

在控制介質未輸入時，膠套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態．因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體壓力而變化．當控制介質進入管套與閥體之間的空腔時，管套在介質壓力下變形截流．如下圖所示：
夾管閥、擠壓閥、管囊閥、氣動氣囊閥壓力范圍：
| 口徑（DN） | DN25~200 | DN250~300 |
| 工作壓力 | max4bar | max3bar |
| 控制壓力 | max6bar | max4.5bar |
| 最大壓差 | 2bar | max1.5bar |
夾管閥、擠壓閥、管囊閥、氣動氣囊閥技術參數：
| 閥體 | 鑄鐵DN25~200 鑄鋁DN25~300 鑄鋼DN25~300 |
| 法蘭連接 | 鑄鐵DN25~300，316LDN40~200 |
| 管套材質及 溫度范圍 |
天然橡膠-5~80。C 三元乙丙膠-5~120。C |
| 食品極 | 食品極天然橡膠管套 |
| 控制介質 | 壓縮空氣或壓力水 |
| 控制附件 | 手動-三通手動閥 自動-三通電動閥 |

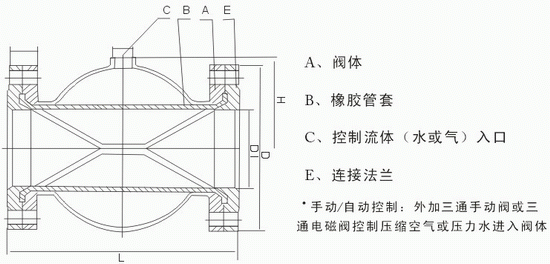

夾管閥、擠壓閥、管囊閥、氣動氣囊閥外形結構圖：
夾管閥、擠壓閥、管囊閥、氣動氣囊閥連接尺寸：
| 口徑（DN） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 外 型 尺 寸 |
L | 150 | 180 | 180 | 220 | 276 | 345 | 414 | 550 | 680 | 820 |
| H | 40 | 60 | 60 | 75 | 95 | 120 | 145 | 1823 | 229 | 278 | |
| I | 26 | 27 | 23 | 30 | 36 | 48 | 52 | 65 | 82 | 98 | |
| D | 150 | 155 | 200 | 200 | 220 | 250 | 285 | 340 | 405 | 480 | |
| 法蘭 標準 .. |
PN10 DN40 |
PN10 DN50 |
PN10 DN55 |
PN10 DN80 |
PN10 DN100 |
PN10 DN125 |
PN10 DN150 |
PN10 DN200 |
PN10/20 DN250 |
PN10/20 DN300 |
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【夾管閥、擠壓閥、管囊閥、氣動氣囊閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
