當前位置：首頁 >> 球閥
>> 氣動球閥 >> 保溫夾套氣動球閥 更新時間 2025-5-10 0:38:20
氣動球閥
| 保溫夾套氣動球閥 |
 |
產品名稱： | 保溫夾套氣動球閥 | |||||
| 型號： | BQ641F/PPL | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【保溫夾套氣動球閥】 | |||||||
保溫夾套氣動球閥詳細介紹
保溫夾套氣動球閥產品概述：
保溫夾套氣動球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。采用活塞式氣動執行器與保溫夾套球閥組成，可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
保溫夾套氣動球閥技術規范：
| 設計標準 | ASME B 16.34 GB/T12224 |
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 驅動方式 | 手動、電動、氣動 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |
保溫夾套氣動球閥零件材料：
| 序號 | 零件名稱 | 材質 | ||
| C | P | R | ||
| 1 | 夾套 | 25 | SUS304 | SUS304 |
| 2 | 閥座 | WCB | SUS304 | SUS316 |
| 3 | 閥體 | 25 | SUS304 | SUS316 |
| 4 | 密封圈 | RPTFE、PTFE、對位聚苯 | ||
| 5 | 球體 | SUS304 | SUS304 | SUS316 |
| 6 | 閥桿 | 1Cr13 | SUS304 | SUS316 |
| 7 | 填料 | 柔性石墨 、RPTFE、PTFE | ||
| 8 | 填料壓蓋 | WCB | SUS304 | SUS316 |

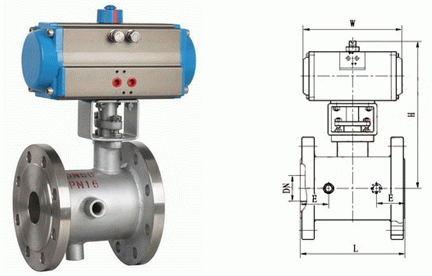

保溫夾套氣動球閥外形結構圖：
保溫夾套氣動球閥連接尺寸：
| 公稱通徑（DN） | d | L | D | E | Q | H | W | 管螺紋 | ||
| （mm） | （in） | （mm） | （in） | P | ||||||
| 20 | 3/4 | 19 | 117 | 40 | 1 1/2 | 58.5 | 147 | 101 | 170 | G3/4 |
| 25 | 1 | 25 | 127 | 50 | 2 | 62.5 | 156 | 106 | 170 | G3/4 |
| 40 | 1 1/2 | 38 | 165 | 65 | 2 1/2 | 63.5 | 181 | 125 | 250 | G3/4 |
| 50 | 2 | 51 | 178 | 80 | 3 | 68 | 218 | 135 | 250 | G3/4 |
| 80 | 3 | 76 | 229 | 150 | 6 | 82 | 275 | 193 | 350 | G3/4 |
| 100 | 4 | 102 | 254 | 200 | 8 | 83 | 300 | 265 | 420 | G3/4 |
| 150 | 6 | 152 | 292 | 250 | 10 | 95 | 403 | 355 | 1000 | G3/4 |
| 200 | 8 | 203 | 330 | 300 | 12 | 100 | 495 | 410 | 1300 | G3 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫夾套氣動球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
