排污閥

高壓閥套式排污閥

產品名稱：

高壓閥套式排污閥

型號：

TP41Y

口徑：

DN25-300

壓力：

1.6-16.0MPa

材質：

碳鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【高壓閥套式排污閥】

高壓閥套式排污閥詳細介紹

高壓閥套式排污閥產品概述：

高壓閥套式排污閥是一種由閥體、閥座、閥芯、閥套及閥桿等構成，用于油氣或氣體介質輸送管道作排污截止用的套筒式排污閥，其主要通過閥芯的上下運行改變閥門開度，開閥時，閥芯緩慢開啟，閥芯密封面與閥座密封面有一定空間距離時，氣體和雜質一同經過節流軸、套墊窗口，閥套窗口節流后，由閥套排污窗口排出。嵌在閥芯內腔的軟密封面利用進口介質流道方向與介質流道出口方向改變產生的渦流，實現自清掃，使軟密封面不粘附雜質。關閉時，嵌在閥芯內腔的聚四氟乙烯端面緊壓在閥座端面形成一道軟密封；閥芯硬密封副內腔錐面壓在閥座凸臺錐面上形成第二道硬質密封，硬軟雙質密封副，滿足高壓氣體介質工作條件下的零泄漏要求。

　　
高壓閥套式排污閥性能優點：
法蘭節流截止放空閥關閉狀態時閥芯硬密封副端面緊壓在閥座的端面上形成一道硬質密封，同時閥座O形橡膠圈緊貼在閥芯內腔的軟密封端面形成第二道軟密封。硬軟雙質密封付保證了氣、液介質零泄漏。當閥門被開啟時，閥芯緩慢上移，此時流體介質首先接觸下閥套外壁，使介質在進入閥腔內流道產生渦流，從而大大減緩了流體介質對閥座底部的沖刷，同時起到緩壓作用。當閥芯上移，此時高速流體經緩壓后直接沖刷閥芯底端，并與上套筒開槽處已形成窗口節流通道。閥芯上移的多少，即遮蔽窗口的多少形成流量的變化。由于上套筒窗口是節流面，高壓流體主要沖刷節流通道。閥芯底端面由于介質流向改變再次產生渦流，減緩了介質對閥芯底端的沖刷，而上閥套開槽底端又處于閥座上端，從而又避開了介質對閥座上端的沖刷而保護了閥座。當閥芯上移至套筒開槽處上端時，放空處于中后期，壓力降低，流體在閥門中阻力較小，縮短了放空時間，提高了效果。

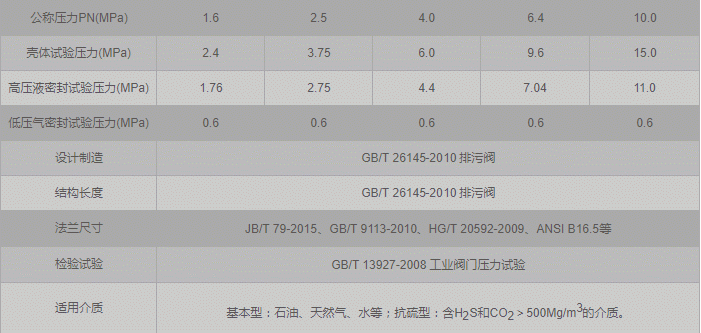

高壓閥套式排污閥技術規范：

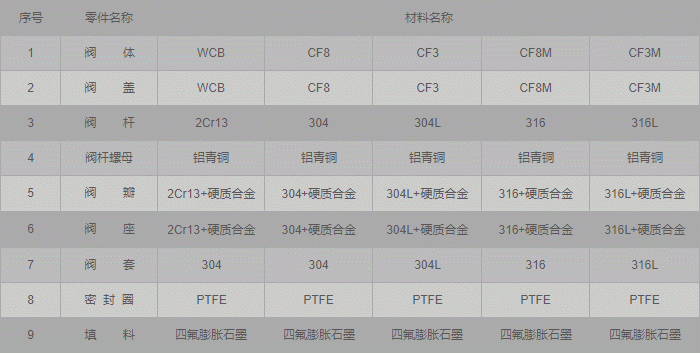

高壓閥套式排污閥零件材料：

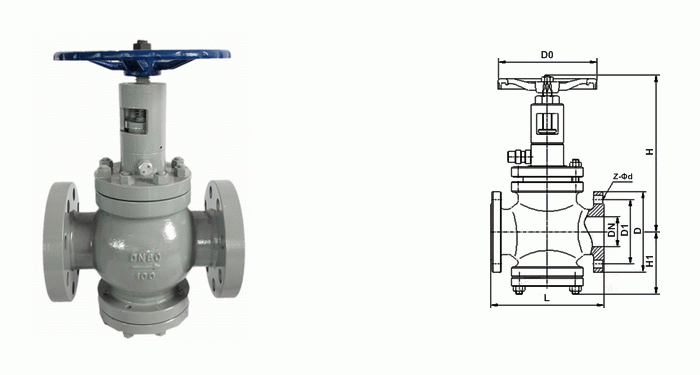

高壓閥套式排污閥外形結構圖：

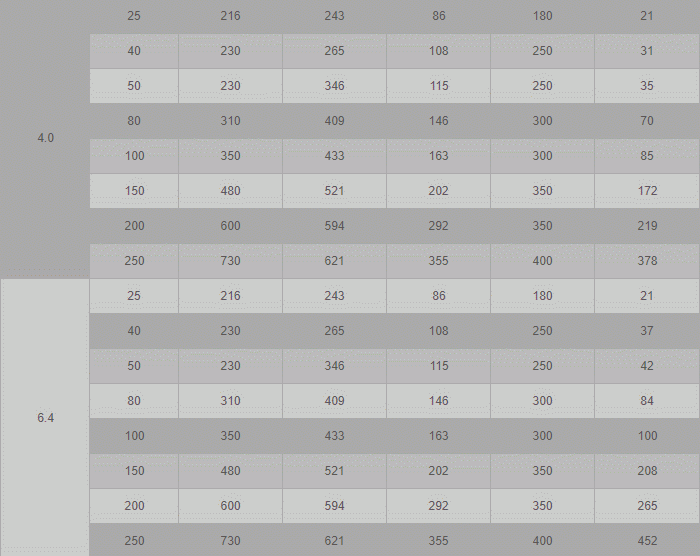

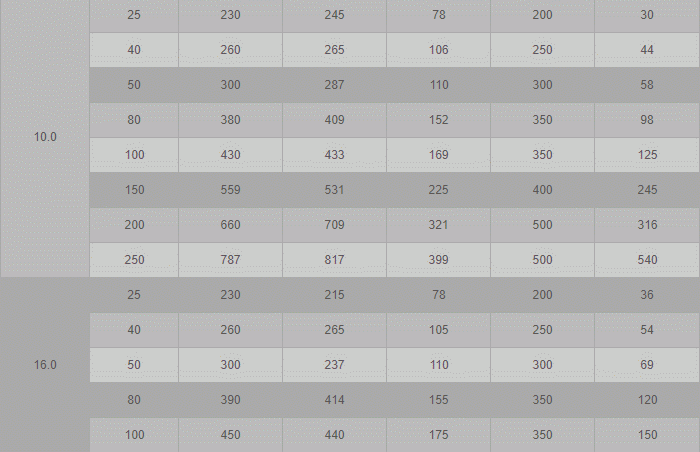

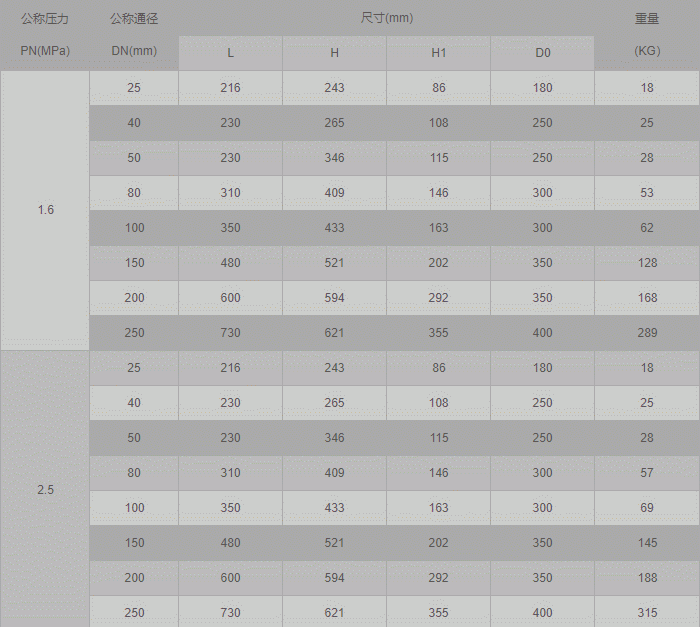

高壓閥套式排污閥外形尺寸表：
