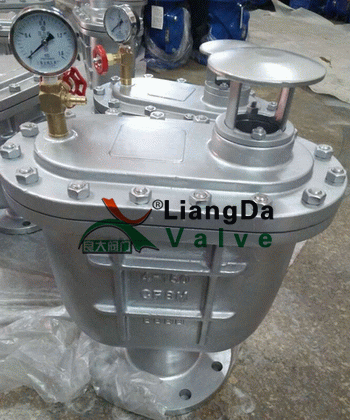

不銹鋼復合式排氣閥實拍圖與連接尺寸
發布時間：2016-12-14 來源地：http://m.huanbaodai88.cn
不銹鋼復合式排氣閥用于管路上的最高點有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體形成短路，使管道出水容量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓力會引起管道振動或破裂，排（吸）氣閥就迅速反空氣吸入客內，防止管道振動或破裂。
不銹鋼復合式排氣閥外形結構圖：
不銹鋼復合式排氣閥零件材料：
不銹鋼復合式排氣閥連接尺寸：
不銹鋼復合式排氣閥外形結構圖：
| 序 號 | 名 稱 | 材 質 |
| 1 | 閥 體 | HT200 |
| 2 | 閥 蓋 | HT200 |
| 3 | 浮 球 | SUS 304 |
| 4 | 杠桿架 | 鑄銅ZH59 |
| 5 | 桿 | 鑄銅ZH59 |
| 6 | 塞 頭 | 丁睛橡膠NBR |
| 型 號 | 公稱通徑 DN(mm) | 尺 寸(mm) | ||||||
| H | L | L1 | D | D1 | D2 | z-φd | ||
| CARX-1.0 CARX-1.6 |
20 | 375 | 290 | 180 | 105 | 75 | 55 | 4-12 |
| 25 | 375 | 290 | 180 | 115 | 85 | 65 | 4-14 | |
| 50 | 480 | 360 | 205 | 160 | 125 | 100 | 4-14 | |
| 80 | 520 | 405 | 245 | 195 | 160 | 135 | 4-18 | |
| 100 | 530 | 405 | 245 | 215 | 180 | 155 | 4-18 |
|
