水泵底閥
| 排污底閥 |
 |
產品名稱： | 排污底閥 | |||||
| 型號： | H42X | ||||||
| 口徑： | DN15-600 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鐵、碳鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【排污底閥】 | |||||||
排污底閥詳細介紹
排污底閥產品概述：
排污底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用。安裝在水泵底部防止水的倒流，連接方式有法蘭連接和螺紋連接。
排污底閥工作原理:

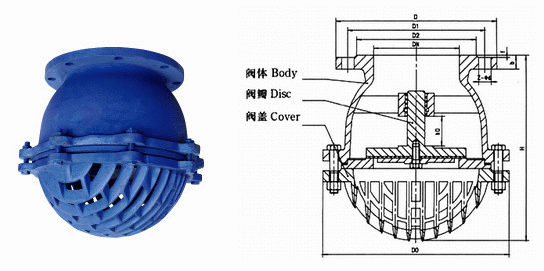

排污底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。
排污底閥基本參數：
適用介質：水、油、及非腐蝕性介質
適用溫度：≤80 ℃
主要密封材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992
排污底閥安裝使用注意事項：
1、注意：在安裝前先將閥芯中的木質支撐物去掉，否則不能使用。
2、安裝要求：安裝在水泵吸水管的底部，安裝時應保證其垂直狀態。
3、啟動：首次啟動前向引水管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入垂直管，以完成泵水過程。
4、檢修：一般情況下使用不必檢修。當需要檢修時，只需將底閥中口打開，更換閥芯橡膠墊即可，檢修后仍按首次啟泵方法啟動。

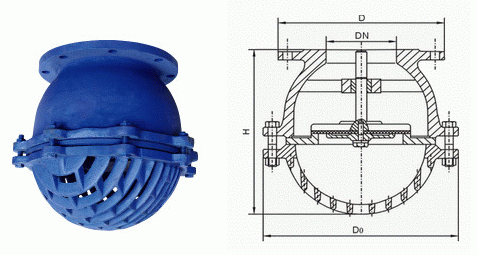

排污底閥外形結構圖：
排污底閥連接尺寸：
| 型號 | 公稱壓力 DN（mm） |
尺寸 | 重量kg | |||||||
| D | D1 |
D2 |
b-f |
Z-фd |
D0 |
H0 |
h |
|||
H42X-10/16 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
132 |
17 |
135 |
3.6 |
65 |
160 |
130 |
110 |
16-3 |
4-14 |
167 |
25 |
175 |
6 |
|
80 |
165 |
150 |
125 |
18-3 |
4-18 |
196 |
32 |
190 |
8 |
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
243 |
40 |
225 |
13.5 |
|
125 |
235 |
200 |
175 |
20-3 |
8-18 |
274 |
43 |
270 |
18 |
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
311 |
58 |
303 |
23.5 |
|
200 |
315 |
280 |
255 |
22-2 |
8-18 |
402 |
65 |
380 |
45 |
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
458 |
84 |
500 |
75 |
|
300 |
435 |
395 |
362 |
24-4 |
12-23 |
515 |
90 |
540 |
110 |
|
350 |
485 |
445 |
412 |
26-4 |
12-23 |
600 |
130 |
600 |
164 |
|
400 |
535 |
495 |
462 |
28-4 |
16-23 |
650 |
160 |
710 |
200 |
|

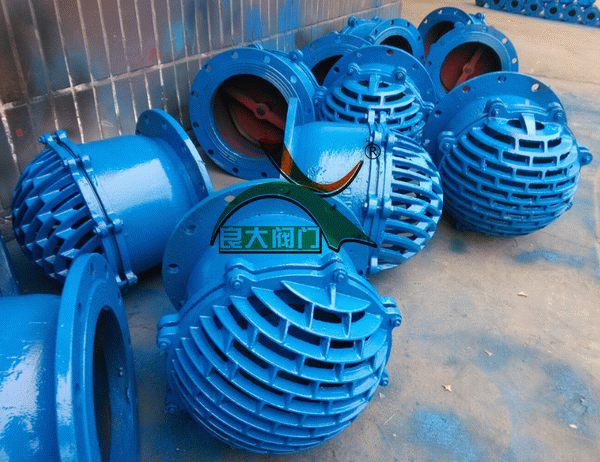

排污底閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【排污底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
